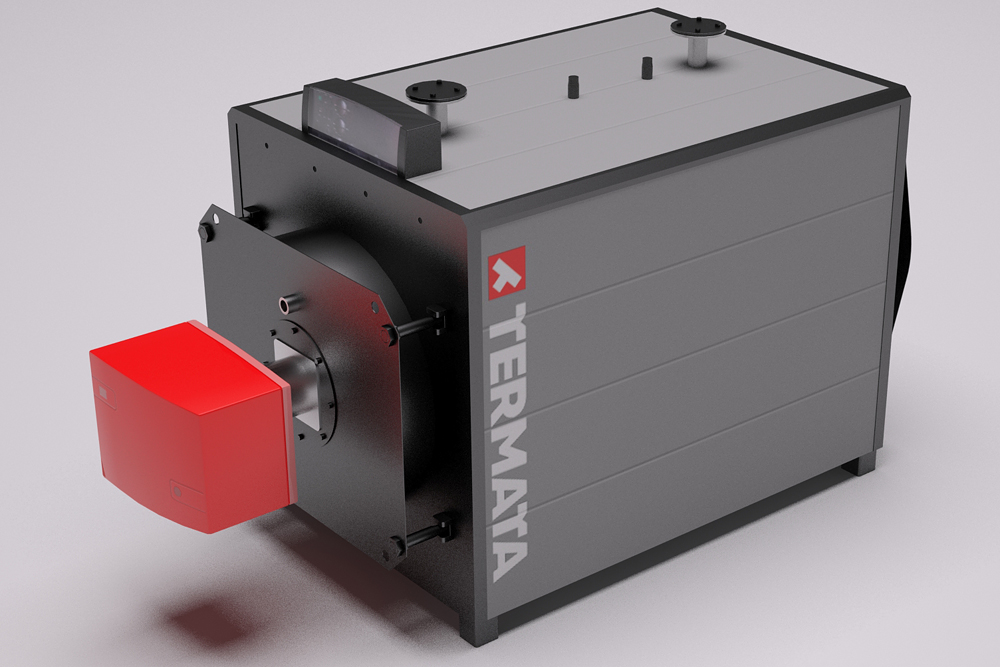

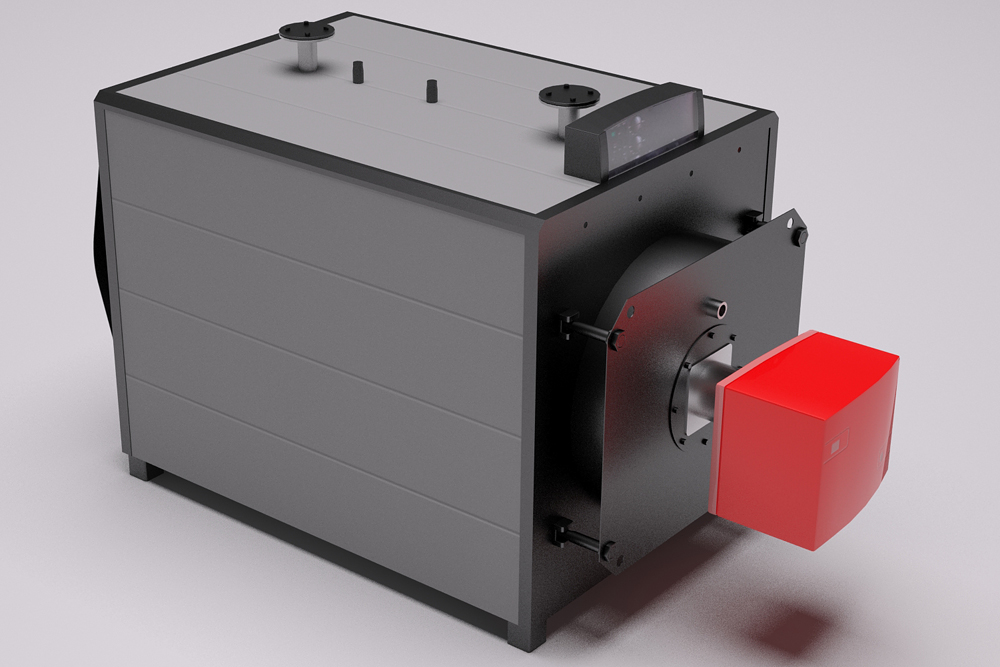

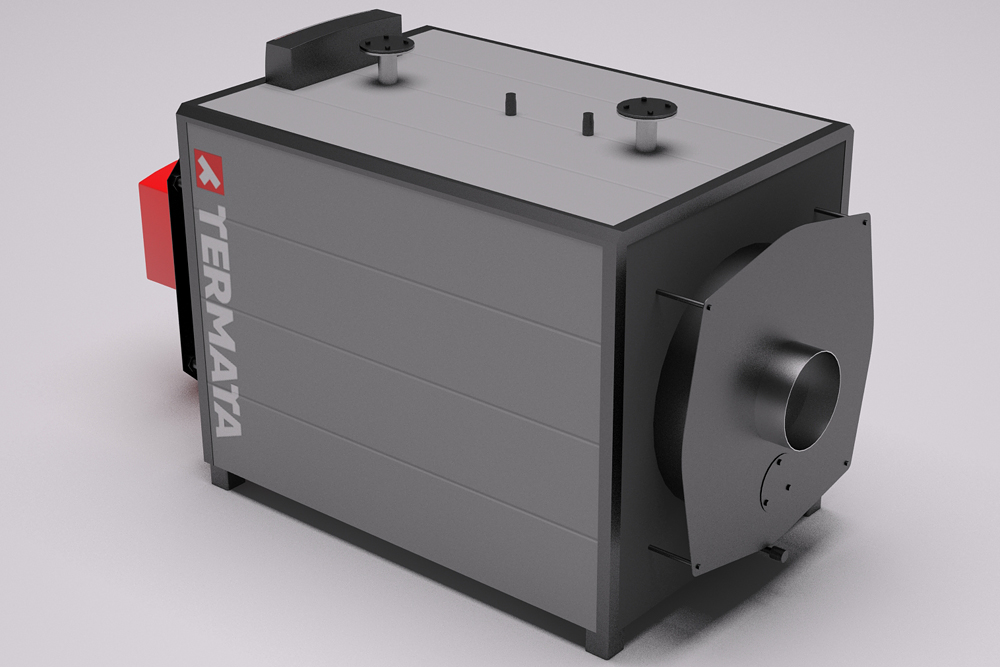

Водогрейные котлы на газу и дизеле TERMATA LX
Водогрейные котлы на газу и дизеле TERMATA LX
Водогрейные котлы на газу и дизеле TERMATA LX

Водогрейные котлы на газу и дизеле TERMATA LX

Водогрейный жаротрубный стальной котел с тупиковой горизонтальной газоплотной топкой и периферийным пучком дымогарных труб со встроенными турбулизаторами для работы на газообразном или жидком топливе, мощностью от 70 до 1300 кВт.

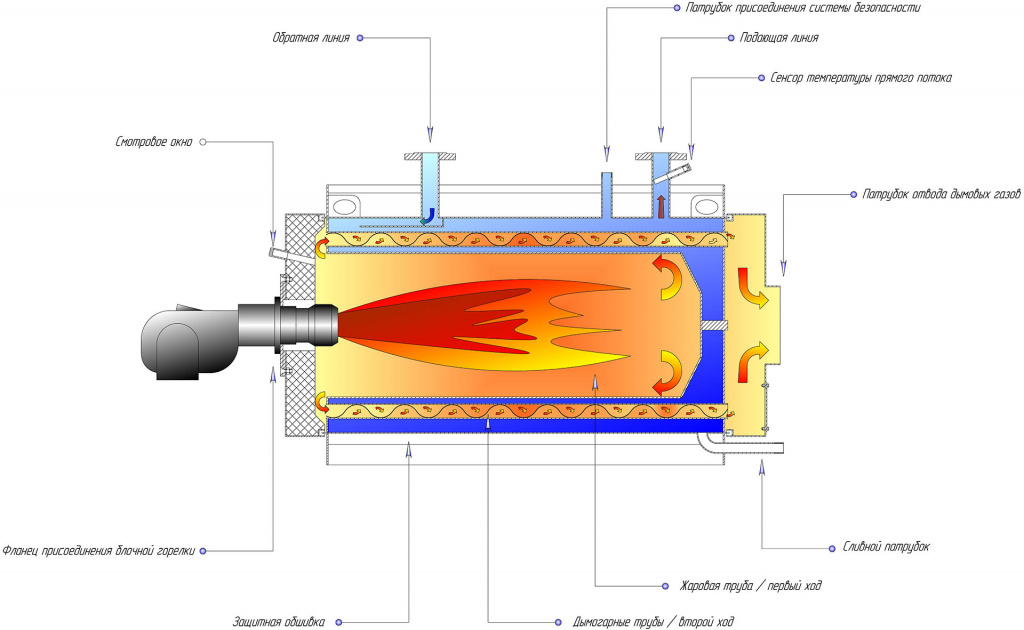

Факел горелки, работающей под наддувом, формируется вдоль горизонтальной оси цилиндрической тупиковой топки от фронта котла, с возвратным движением к фронту и разворотом к периферийно расположенному в водяном объёме котла пучку жаровых труб конвективной поверхности теплообмена.


Год модификации — 2015
Скачать каталог.pdf
Таблица 1
Характеристика LX 150 LX 200 LX 250 LX 300 LX 500 LX 750 LX 1000 LX 1300 LX 1600 LX 2000 LX 2500 LX 3000 LX 3500
Номинальная мощность, кВт 150 200 250 300 500 750 1020 1290 1600 2000 2500 3000 3500
Мощность топки, кВт 163 216 271 325 542 813 1106 1106 1733 2167 2600 3250 3792
КПД при 100% 92,02 92,59 92,25 92,31 92,25 92,25 92,22 92,22 92,33 92,29 92,31 92,31 92,3
КПД при 30% 91,3 91,36 91,7 91,9 91,9 91,8 91,9 91,9 91,8 91,7 91,8 91,8 91,7
Макс. расход дизельного топлива, кг/ч 15 20 25 33,5 50 70 101 131 160 207 229 350 363
Макс. расход природного газа, м³/ч 19 25 33 33 58 81 116 151 185 229 265 351 351
Объем воды, л 180 180 220 300 400 1000 1200 1300 1500 2000 2300 3150 3650
Вес, кг 350 400 450 600 1270 1750 1800 1900 2600 3700 4000 5300 5800
Электропитание, В/Ф/Гц 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
Противодавление газового тракта, мбар 1,2 1,9 2 2 4,2 5,2 4 4 6,5 6 7,5 8 9
Потеря давления в гидр. тракте, мбар 35 63 98 50 60 55 42 42 50 25 35 55 75
Таблица 2

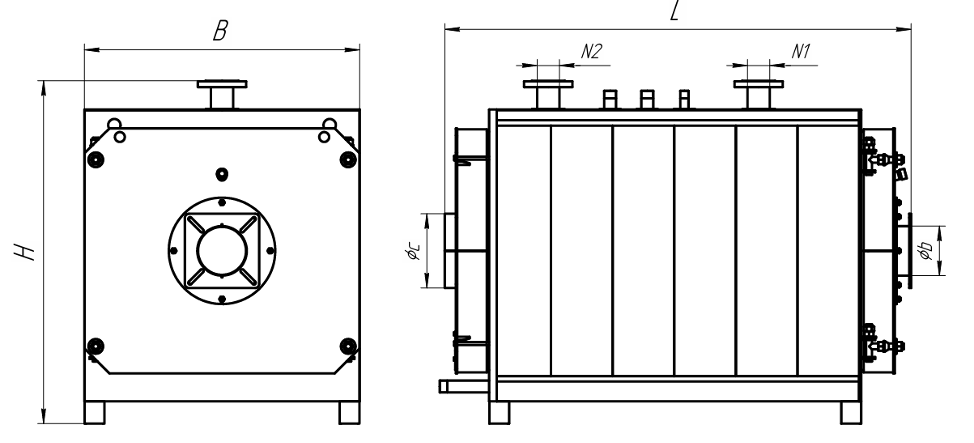

Модель L, мм В, мм Н, мм DN N1, мм DN N2, мм DN Øb, мм DN Øc, мм
LX 150 1400 800 1080 50 50 160 250
LX 200 1400 800 1080 50 50 160 250
LX 250 1650 806 1080 50 50 160 250
LX 300 1650 900 1180 65 65 180 250
LX 500 1950 1150 1380 80 80 225 300
LX 750 2200 1250 1550 100 100 280 350
LX 1000 2550 1500 1700 125 125 280 400
LX 1300 2550 1500 1700 125 125 280 400
LX 1600 2900 1500 1900 150 150 320 400
LX 2000 3300 1600 1900 200 200 360 500
LX 2500 3500 1600 1900 200 200 360 500
LX 3000 3600 1900 2200 200 200 400 550
LX 3500 4000 1900 2200 200 200 400 550
Таблица 3
Продукты сгорания по трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для интенсификации теплообмена все трубы конвективной поверхности оснащаются турбулизаторами из жаропрочной стали.


  • Рабочее давление - 5 бар.
  • Возможно исполнение для рабочего давления 8 бар.
  • Котел спроектирован для тепловых сетей с температурой воды от 60 до 105°C.
  • Котел предназначен для работы с наддувными горелками на жидком или газообразном топливе
Внешний кожух котла изготовлен из листового металла, окрашенного порошковой эмалью. Толщина теплоизоляции из минеральной равна 60 мм. Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена. Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.

Техническое исполнение:

  • фронтальная дверь с правым расположением петель (возможен перемонтаж для левостороннего расположения петель).
  • ответные фланцы для гидравлических соединений.
  • две гильзы для ввода термодатчиков.
  • смотровое окно для контроля наличия пламени.
  • котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет кронштейн (проушины) для подъема котла.

Комплект поставки водогрейных котлов TERMATA LX

  • Комплект поставки водогрейных котлов TERMATA LX.состоит из основного и дополнительного оборудования.
  • Комплект основного оборудование всегда входит в состав поставки котлов TERMATA LX.
  • Комплект дополнительного оборудования (опция) может быть заказан дополнительно, исходя из технического задания заказчика.

Основное оборудование:

  • Панель управления котлом, состоящая из:
    • блокировочного термостата (повторного взведения).
    • рабочего термостата 1-ой и 2-ой ступеней горелки.
    • датчика температуры.
    • главного выключателя.
    • термостата рециркуляционного насоса.
  • Монтажный фланец под горелку.

Дополнительное оборудование

  • автоматика каскадного включения котлов и погодозависимого регулирования SIEMENS
  • исполнение для рабочего давления 8 бар.
  • Тех.характеристики

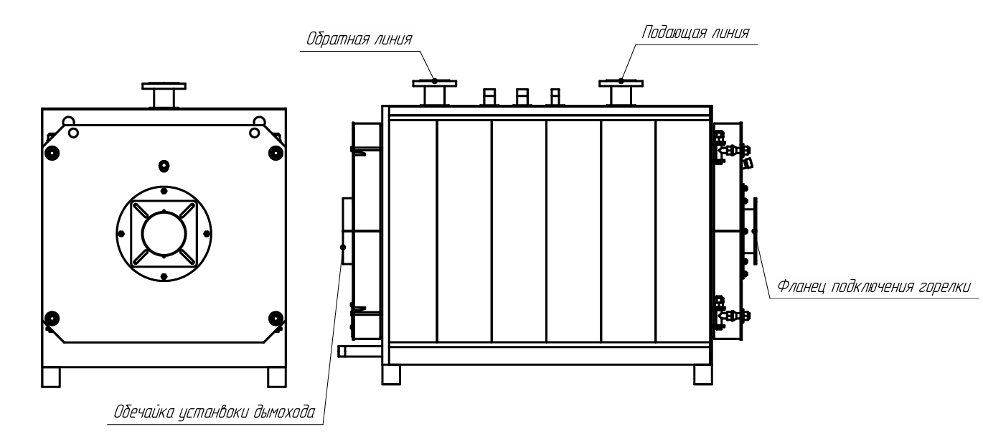

  • Габаритные размеры
  • Описание
Характеристика LX 150 LX 200 LX 250 LX 300 LX 500 LX 750 LX 1000 LX 1300 LX 1600 LX 2000 LX 2500 LX 3000 LX 3500
Номинальная мощность, кВт 150 200 250 300 500 750 1020 1290 1600 2000 2500 3000 3500
Мощность топки, кВт 163 216 271 325 542 813 1106 1106 1733 2167 2600 3250 3792
КПД при 100% 92,02 92,59 92,25 92,31 92,25 92,25 92,22 92,22 92,33 92,29 92,31 92,31 92,3
КПД при 30% 91,3 91,36 91,7 91,9 91,9 91,8 91,9 91,9 91,8 91,7 91,8 91,8 91,7
Макс. расход дизельного топлива, кг/ч 15 20 25 33,5 50 70 101 131 160 207 229 350 363
Макс. расход природного газа, м³/ч 19 25 33 33 58 81 116 151 185 229 265 351 351
Объем воды, л 180 180 220 300 400 1000 1200 1300 1500 2000 2300 3150 3650
Вес, кг 350 400 450 600 1270 1750 1800 1900 2600 3700 4000 5300 5800
Электропитание, В/Ф/Гц 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
Противодавление газового тракта, мбар 1,2 1,9 2 2 4,2 5,2 4 4 6,5 6 7,5 8 9
Потеря давления в гидр. тракте, мбар 35 63 98 50 60 55 42 42 50 25 35 55 75
Модель L, мм В, мм Н, мм DN N1, мм DN N2, мм DN Øb, мм DN Øc, мм
LX 150 1400 800 1080 50 50 160 250
LX 200 1400 800 1080 50 50 160 250
LX 250 1650 806 1080 50 50 160 250
LX 300 1650 900 1180 65 65 180 250
LX 500 1950 1150 1380 80 80 225 300
LX 750 2200 1250 1550 100 100 280 350
LX 1000 2550 1500 1700 125 125 280 400
LX 1300 2550 1500 1700 125 125 280 400
LX 1600 2900 1500 1900 150 150 320 400
LX 2000 3300 1600 1900 200 200 360 500
LX 2500 3500 1600 1900 200 200 360 500
LX 3000 3600 1900 2200 200 200 400 550
LX 3500 4000 1900 2200 200 200 400 550
Продукты сгорания по трубам конвективной поверхности поступают в газосборный коллектор в задней части котла, оснащенный газоотводящим патрубком. Для интенсификации теплообмена все трубы конвективной поверхности оснащаются турбулизаторами из жаропрочной стали.


  • Рабочее давление - 5 бар.
  • Возможно исполнение для рабочего давления 8 бар.
  • Котел спроектирован для тепловых сетей с температурой воды от 60 до 105°C.
  • Котел предназначен для работы с наддувными горелками на жидком или газообразном топливе
Внешний кожух котла изготовлен из листового металла, окрашенного порошковой эмалью. Толщина теплоизоляции из минеральной равна 60 мм. Фронтальная дверь закрывает топку и обеспечивает уплотнение периметра со стороны продуктов сгорания для формирования газового потока на входе в конвективную поверхность теплообмена. Теплоизоляция осуществляется блоком из жаропрочной и стойкой к эрозии керамики.

Техническое исполнение:

  • фронтальная дверь с правым расположением петель (возможен перемонтаж для левостороннего расположения петель).
  • ответные фланцы для гидравлических соединений.
  • две гильзы для ввода термодатчиков.
  • смотровое окно для контроля наличия пламени.
  • котел оснащен опорной рамой из стального профиля для монтажа на фундаменте, имеет кронштейн (проушины) для подъема котла.

Комплект поставки водогрейных котлов TERMATA LX

  • Комплект поставки водогрейных котлов TERMATA LX.состоит из основного и дополнительного оборудования.
  • Комплект основного оборудование всегда входит в состав поставки котлов TERMATA LX.
  • Комплект дополнительного оборудования (опция) может быть заказан дополнительно, исходя из технического задания заказчика.

Основное оборудование:

  • Панель управления котлом, состоящая из:
    • блокировочного термостата (повторного взведения).
    • рабочего термостата 1-ой и 2-ой ступеней горелки.
    • датчика температуры.
    • главного выключателя.
    • термостата рециркуляционного насоса.
  • Монтажный фланец под горелку.

Дополнительное оборудование

  • автоматика каскадного включения котлов и погодозависимого регулирования SIEMENS
  • исполнение для рабочего давления 8 бар.
