Агрегаты воздухонагревательные модульные на газовом топливе
Агрегаты воздухонагревательные модульные на газовом топливе

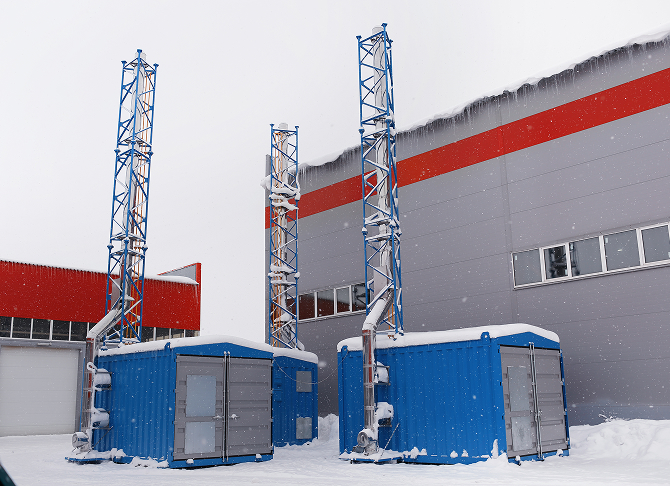

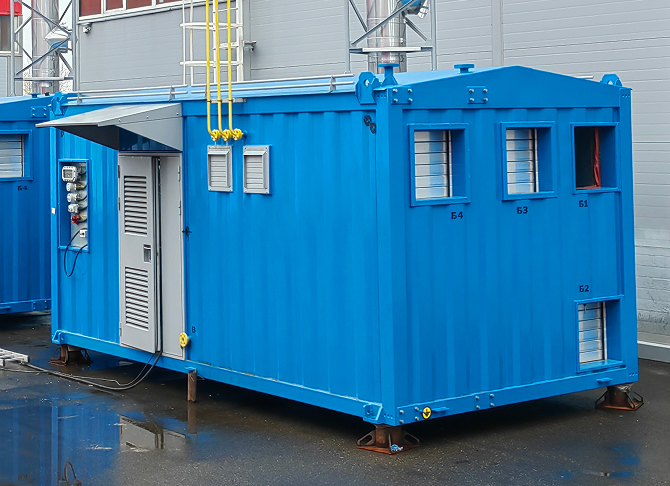

Агрегаты воздухонагревательные газовые модульные серии LS предназначены для непрямого нагрева приточного воздуха в системах приточной вентиляции легкосборных индивидуальных укрытий газоперекачивающих агрегатов, а также других помещений с обеспечением санитарно-гигиенических условий работы для обслуживающего персонала в период проведения регламентных работ. Установка представляет собой комплекс оборудования полной заводской готовности, включающий необходимые для обеспечения функционирования агрегаты, устройства, машины, приборы контроля и управления, смонтированные в блок-контейнер.
- Таблица 1
Наименование показателя Характеристики Номинальная теплопроизводительность, кВт 40-10000 Номинальная тепловая мощность, кВт 40-10000 Минимальная теплопроизводительность, кВт 40 Коэффициент полезного действия, % до 92 Коэффициент регулирования теплопроизводительности, до До 10 Расход природного газа, м³/ч, для агрегатов от 40 до 10000 кВт 11,8-1300 Напор воздуха, Па 500-3000 Расход воздуха м³/ч 6000-280000 Коэффициент повышения температуры воздуха (Δt), ˚С 25…90 Напряжение электрического питания при частоте 50 Гц, В 400/230 Электрическая мощность, кВт, для агрегатов от 40 до 10000 кВт 20-500 Уровень звука излучения, дБ, не более 80 Максимальное присоединительное давление газа, МПа, не более 5.0 Масса, т, не более 4-100

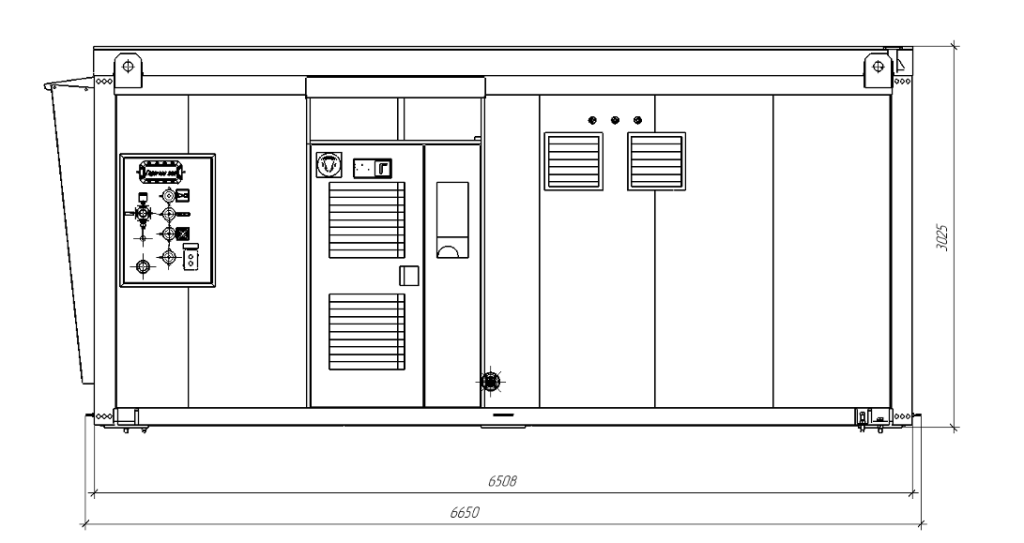

Наименование показателя Характеристики Климатическое исполнение У, УХЛ, категория размещения 1 по ГОСТ 15150 Назначенный срок службы, лет, не менее 20 Категория размещения агрегата по взрывопожарной опасности по СП 12.13130.2009 Г (Умеренная пожароопасность) Сейсмостойкость района размещения, баллов по шкале MSK-64 (включительно) 6-8 Габаритные размеры блока, мм:
- длина, не более
- ширина, не более
- высота, не более2991±12 – 20170
2438±8 – 9000
2591±10 - 3400* При нормальных условиях по ГОСТ 2939 - Таблица 2
- Таблица 3
Описание
Конструкция АВГМ серии LS разработана таким образом, чтобы обеспечить возможность дистанционного контроля хода рабочего процесса, возможность замены рабочих органов, быстроизнашивающихся составных частей и деталей в рабочих условиях, исключение самопроизвольного ослабления крепления деталей, защиту горелки от перегрузок.

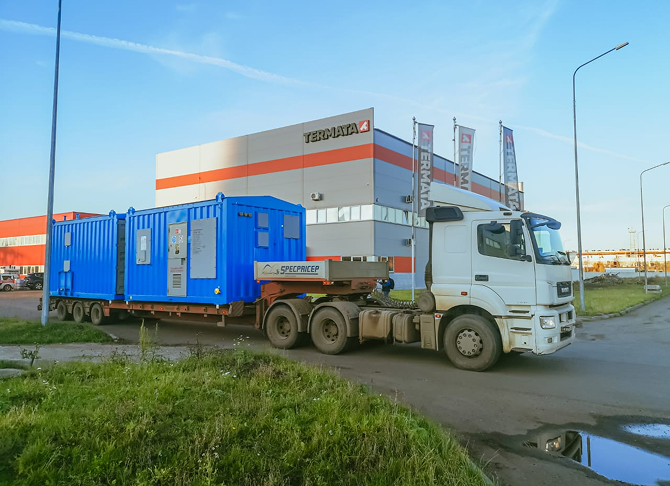

Оборудование установки в транспортном положении устойчиво к транспортированию при температуре окружающей среды от минус 45 до плюс 50˚С.
Температура в зоне работы газовой горелки достигает до 800˚С.
УПАКОВКА АВГМ
Металлоконструкции, входящие в состав агрегата, поставляются на поддоне с усиленной деревянной решеткой, упакованные в полимерную пленку.
Оборудование и съемные составные части агрегата защищены от механических повреждений, от прямого воздействия на них влаги, пыли, грязи и солнечной радиации при транспортировке и погрузочно-разгрузочных работ.
В транспортный ящик вкладывается упаковочный лист, эксплуатационные и товаросопроводительные документы, уложенные в пакт из полиэтиленовой пленки (может быть применен другой вид упаковки).
